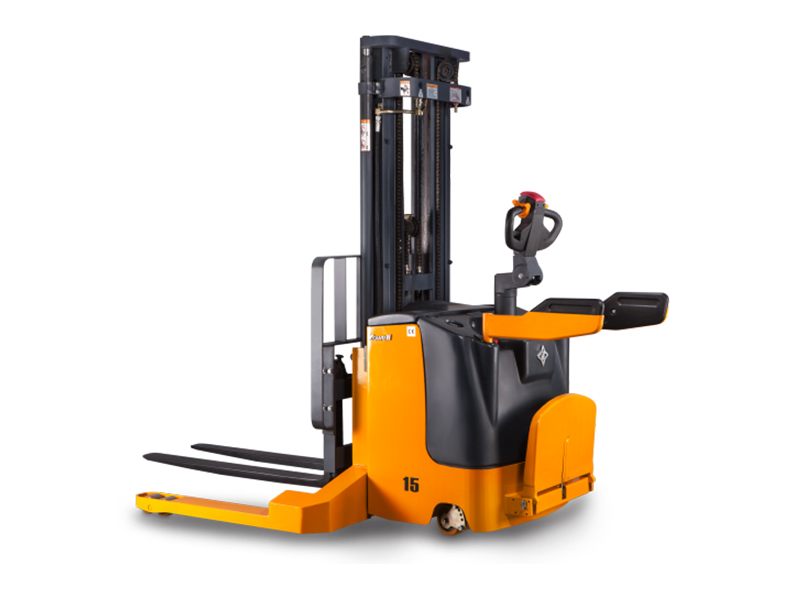

Электроштабелер XEK г/п 1000 - 2000 кг

Основная информация
Тип: XEK10/15/20
Загрузка: 1000/1500/2000 кг
Максимальная высота подъема: 5500 мм
Длина вил: 1070 мм
HS код: 8427102000
Сертификат: CE/SGS/ISO9001

Особенности

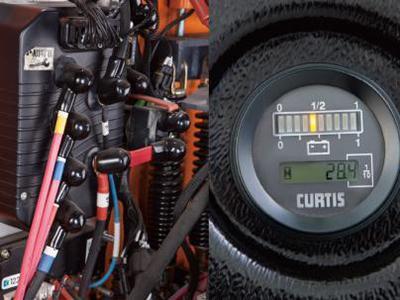

1. Многофункциональный измерительный прибор
Многофункциональный измерительный прибор может отображать общий уровень мощности электроэнергии, рабочее время и код классификации неисправностей. Тем самым, операторы могут узнать текущее состояние штабелера при помощи прибора.

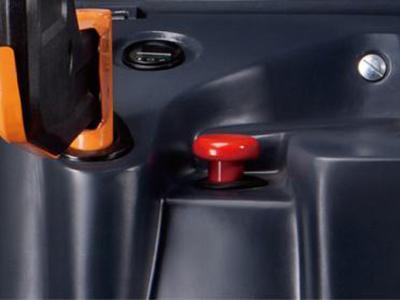

2. Аварийный выключатель питания
Питание может быть быстро отключено в аварийной ситуации для обеспечения безопасности.

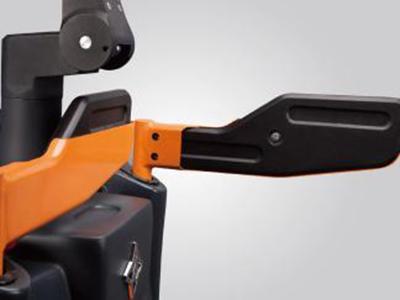

3. Обеспечение безопасности
Мягкий подлокотник PU обладает превосходной устойчивостью к сжатию и ударам, что снижает непрямые травмы, связанные с работой штабелера. Это обеспечивает безопасность, а также комфорт операторов.

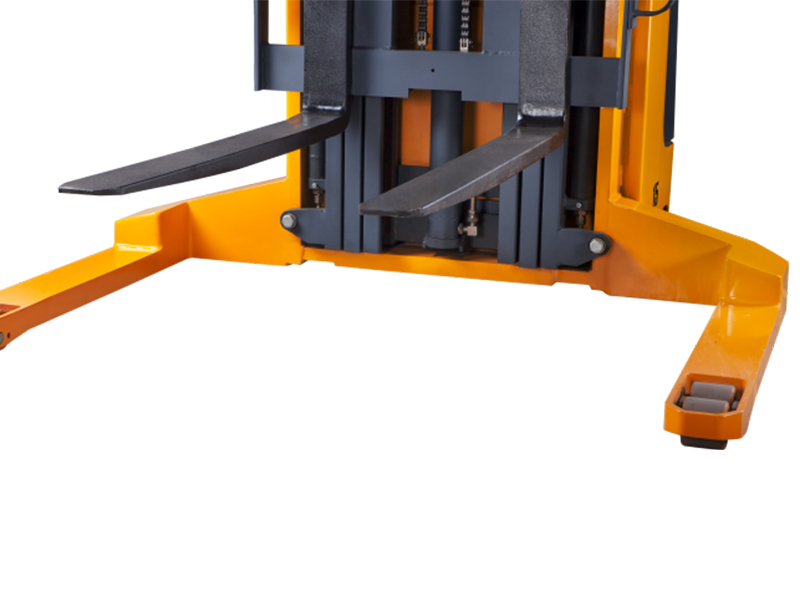

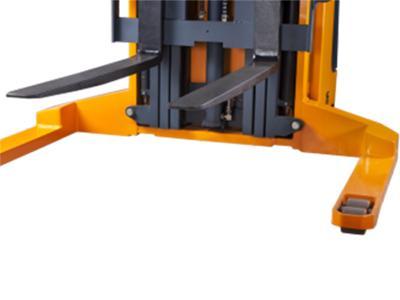

4. Кованые вилы
Ширина вил может регулироваться в пределах 200-800 мм, что подходит для работы с односторонним или двусторонним поддоном.

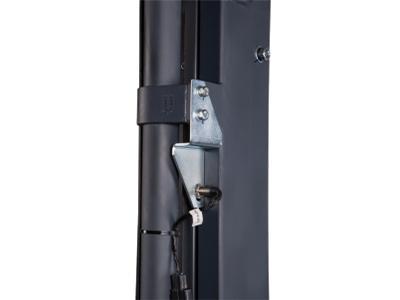

5. Предел подъемной высоты
Высота подъема может достигать 3 м, а система подъема отличается точностью.

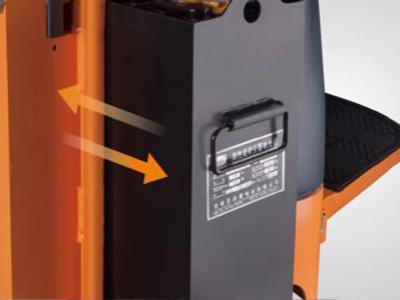

6. Боковая загрузка и выемка аккумуляторной батареи
Боковая загрузка и выемка аккумуляторной батареи обеспечивает простоту в обслуживании и замене батареи.

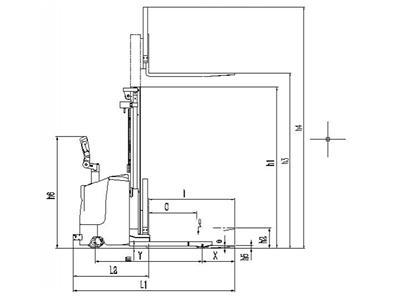

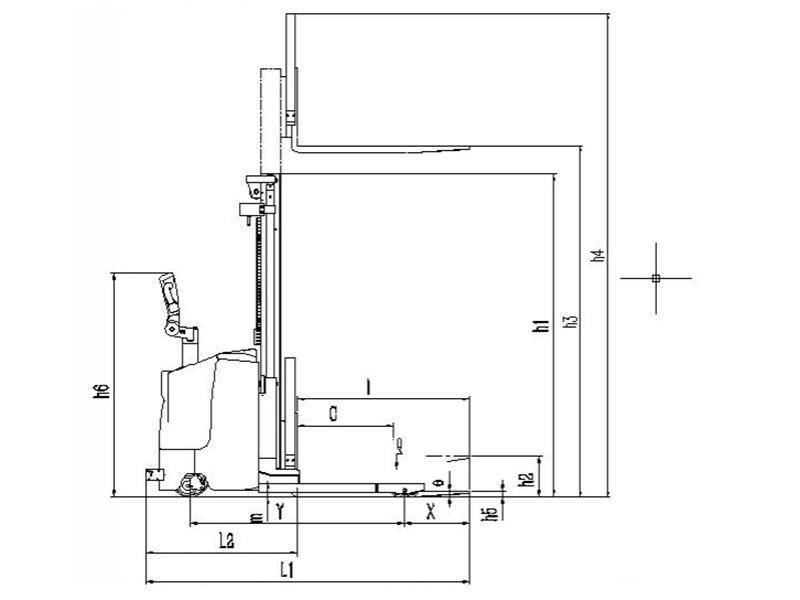

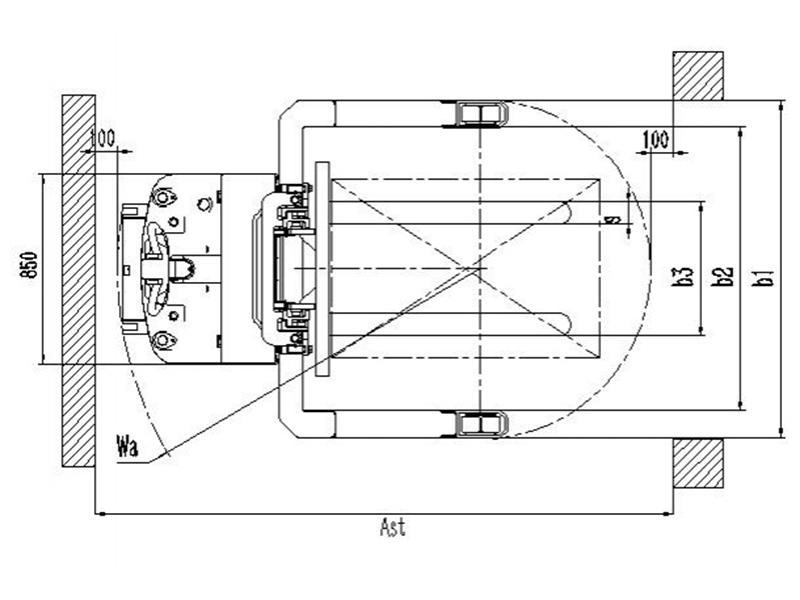

Чертежи конструкции

Технические характеристики

Тип	XEK10	XEK15	XEK20
Управление	Электрическое	Электрическое	Электрическое
Оперирование	Стоя	Стоя	Стоя
Загрузка Q (кг)	1500	1500	2000
Центр загрузки C (мм)	600	600	600
Задний свес X (мм)	403	280	393
Колесная база Y (мм)	1284	1329	1386
Вес
Нагрузка от собственного веса (без аккумулятора) (кг)	936	942	1059
Полная нагрузка на ось (передняя / задняя) (кг)	816/1300	843/1799	966/2293
Нулевая нагрузка на ось (передняя / задняя) (кг)	763/353	767/375	857/402
Колеса
Шина	PU шина	PU шина	PU шина
Размер ведущего колеса (мм)	Φ250×80	Φ250×80	Φ230×82
Размер неведущего колеса (мм)	Φ80×70	Φ80×70	Φ80×70
Размер махового колеса (мм)	Φ125×50	Φ125×50	Φ125×50
Количество колес (переднее/заднее) (x=ведущее колесо)	1x-2/4	1x-2/4	1x-2/4
Передний упор (мм)	694	694	800
Расстояние между задними колесами (мм)	1390	1390	1390
Основные габариты
Общая высота мачты (с минимальной высотой вил) h1 (мм)	2000	2000	2055
Свободная высота подъема h2 (мм)	/	/
Высота подъема h3 (мм)	3000	3000	3000
Максимальная высота (с максимальной высотой вил) h4 (мм)	3957	3957	3991
Минимальный дорожный просвет вил h5 (мм)	35	35	40
Дорожный просвет ручки управления (макс / мин) h6 (мм)	1396/1136	1396/1136	1390/1130
Общая длина L1 (мм)	2003	2003	2051
Расстояние между передним концом вил и передней частью погрузчика L2 (мм)	934	934	988
Внутренняя ширина нижних ножек b2 (мм)	1270	1270	1270
Общая ширина b1 (мм)	1510	1510	1510
Размер вил (металлическая пластина) s/e/l (мм)	100/35/1070	100/35/1070	100/40/1070
Наружная ширина вил b3 (мм)	200-800	200-800	200-800
Минимальный дорожный просвет м (мм)	30	30	30
Ширина прохода при укладке под прямым углом, поддон 800x1200 Ast (1200 - вдоль вил) (мм)	2587	2587	2643
Радиус поворота Wa (мм)	1626	1626	1682
Производительность
Скорость движения при полной нагрузке / без нагрузки (км/ч)	5.2/6	5.2/6	4.6/5.2
Скорость подъема вил при полной нагрузке / без нагрузки (мм/с)	90/120	90/120	90/120
Скорость опускания вил при полной нагрузке / без нагрузки (мм/с)	125/80	125/80	125/80
Максимальный преодолеваемый подъем при полной нагрузке / без нагрузки (%)	5/8	5/8	5/8
Тормоз	Электромагнитный	Электромагнитный	Электромагнитный
Мотор
Мощность приводного двигателя(кВт)	AC 1.5	AC 1.5	AC 1.5
Мощность двигателя подъема(кВт)	2.2	2.2	3
Напряжение / емкость аккумуляторной батареи(В/А-ч)	24/180(180/210)	24/210(210\240\280)	24/210(210\240\280)
Вес аккумуляторной батареи (кг)	200	200\205\295	200\205\295
Другое
Управление	Автоэлектронный контроль	Автоэлектронный контроль	Автоэлектронный контроль
Шум дцб (A)	< 70	< 70	< 70

Характеристики мачты серии XEK10

Тип штабелера		Характеристики мачты
Тип штабелера		Высота подъема	Высота (мин)	Высота (макс)	Свободная высота подъема
XEK10	Одна мачта	1600	2010	2482	1128
	Одна мачта	1800	2210	2682	1328
	Двойная мачта	2500	1750	3457	0
		2700	1850	3657	0
		3000	2000	3957	0
		3300	2150	4257	0
		3500	2250	4457	0
		3700	2400	4657	0
		3800	2450	4757	0
		4000	2550	4957	0

Конфигурация мачты серии XEK15

Тип штабелера		Конфигурация мачты
Тип штабелера		Высота подъема	Высота (мин)	Высота (макс)	Свободная высота подъема
XEK15	Одна мачта	1600	2010	2557	1053
	Одна мачта	1800	2210	2757	1253
	Двойная мачта	2500	1750	3457	0
		2700	1850	3657	0
		3000	2000	3957	0
		3300	2150	4257	0
		3500	2250	4457	0
		3700	2400	4657	0
		3800	2450	4757	0
		4000	2550	4957	0
	Тройная мачта	4000	1895	4957	897
		4200	1955	5157	957
		4500	2055	5457	1057
		4800	2155	5757	1157
		5000	2215	5957	1217
		5200	2275	6157	1277
		5300	2315	6257	1317
		5500	2385	6457	1417

Конфигурация мачты серии XEK20

Тип штабелера		Конфигурация мачты
Тип штабелера		Высота подъема	Высота (мин)	Высота (макс)	Свободная высота подъема
XEK20	Одна мачта	1600	2090	2591	1099
	Одна мачта	1800	2290	2791	1299
	Двойная мачта	2500	1805	3491	0
		2700	1905	3691	0
		3000	2055	3991	0
		3300	2205	4291	0
		3500	2305	4491	0
		3700	2405	4691	0
		4000	2555	4991	0
	Тройная мачта	3500	1735	4491	744
		4000	1895	4991	904
		4200	1955	5191	964
		4500	2055	5491	1064
		4800	2155	5791	1164
		5000	2215	5991	1224
		5300	2315	6291	1324
		5500	2375	6491	1384
